Deskripsi

Parameter teknis

Fitur

● Kecepatan data pengoperasian hingga 25,78Gbps
● Jarak transmisi hingga 10 km
● Pin fotodioda dan TIA dengan sensitivitas tinggi
● Konektor dupleks LC
● Konektor 20pin yang dapat dicolokkan secara panas
● Konsumsi daya rendah<1 W
● -20 hingga 70 derajat mengoperasikan rentang suhu yang luas
● Catu daya tunggal +3.3V±5%.
● Sesuai dengan SFF-8472
● Sepenuhnya Sesuai RoHS

Detail Produk

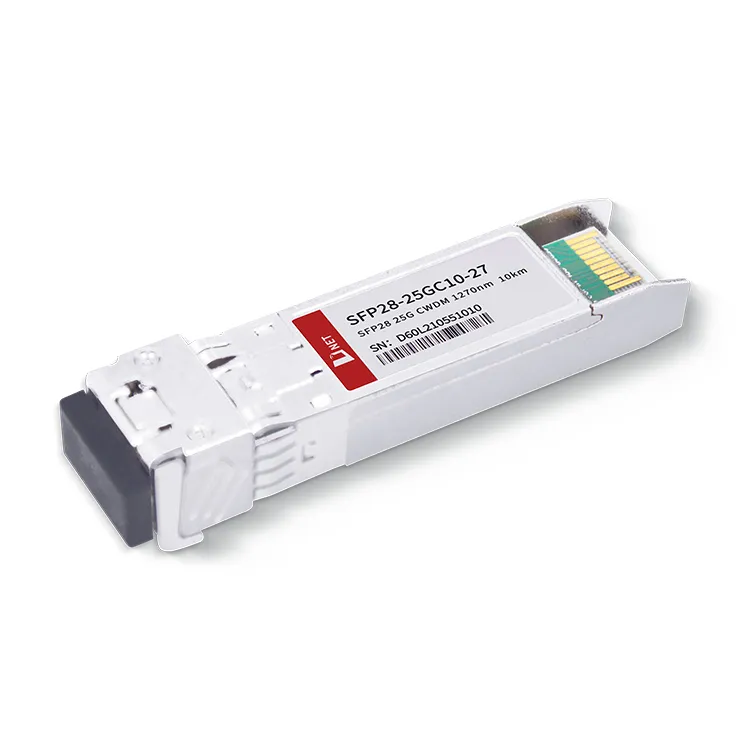

Modul 25G CWDM 1270nm 10KM D-net menggunakan laser CWDM DML dan penerima PIN. Saluran penerima dan transmisinya menggunakan sirkuit CDR internal yang mampu mendukung kecepatan maksimum hingga 25,78Gbps. Transceiver optik warna 25G 1270nm 10KM dirancang untuk menghemat sumber daya serat, sehingga secara efektif mengurangi biaya operasional keseluruhan bagi penyedia layanan. Modul 25G 1270nm 10KM mematuhi standar SFF-8472 dan RoHS. Modul transceiver 25G SFP28 CWDM 10KM dapat diterapkan secara luas dalam interkonektivitas pusat data, jaringan transmisi optik operator komunikasi, jaringan backhaul stasiun pangkalan nirkabel, dan skenario Ethernet perusahaan.

Tag populer: Modul transceiver SFP28 CWDM 1270nm, Cina produsen, pemasok, pabrik modul transceiver SFP28 CWDM 1270nm, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

Peringkat Maksimum Mutlak

Parameter	Simbol	Satuan	Minimal	Maks
Kisaran Suhu Penyimpanan	Ts	^oC	-40	85
Kelembaban Relatif	RH	%	0	95
Tegangan Pasokan Maksimum	Vcc3	V	-0.5	4.0

Kondisi Pengoperasian yang Direkomendasikan

Parameter	Simbol	Satuan	Minimal	Ketik	Maks
Kisaran Suhu Kotak Pengoperasian	Tc	^oC	-20		70
Tegangan Catu Daya	Vcc	V	3.14	3.3	3.46
Kecepatan Bit	Br	GB/dtk		25.78
Rasio Kesalahan Bit	BER				5*10^-5
Panjang Tautan yang Didukung Maks	L	km			10

Definisi Pelabuhan Listrik

Parameter	Simbol	Satuan	Minimal	Ketik	Maks	Catatan
Tegangan Pasokan	V_CC	V	3.14	3.3	3.46
Konsumsi daya	P	Mw			1000
Pemancar
Impedansi Diferensial Masukan	R_{DI DALAM}	Ω		100
Ayunan Input Data berujung tunggal	V_{DI DALAM}	mVp-p	90		450
Mengirimkan Nonaktifkan Tegangan	V_DIS	V	2		V_CCHOST
Mengirimkan Aktifkan Tegangan	V_EN	V	V_EE		V_EE+0.8
Mengirimkan Kesalahan Tegaskan Tegangan	V_FA	V	2		V_CCHOST
Tegangan De-Assert Kesalahan Transmisi	V_FDA	V	V_EE		V_EE+0.4
Penerima
Ayunan Keluaran Data berujung tunggal	V_OD	mVp-p	200		450
Kesalahan LOS	V_KEHILANGAN	V	2		V_CCHOST
LOS Biasa	V_LOSNR	V	V_EE		V_EE+0.4

Karakteristik Optik

(Tc=0 hingga 70 oC dan Vcc= 3.14 hingga 3.46V)

Parameter	Simbol	Satuan	Minimal	Ketik	Maks	Catatan
Panjang Gelombang Nominal	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Penyimpangan Panjang Gelombang	Δλ	Nm	-6.5		+6.5
Daya Keluaran Rata-rata	Pav	Dbm	-3		2
Lebar Spektral (-20dB)	s	Nm			1
Rasio Kepunahan	UGD	Db	3.5
Rasio Penekanan Mode Samping	SMSR	Db	30
Kekuatan Peluncuran Rata-rata Pemancar MATI	BERCINTA	Dbm			-30
Kebisingan Intensitas Relatif	rin	dB/Hz			-128
Panjang Gelombang Pusat	λC	Nm	1260		1620
Sensitivitas Penerima (OMA)	RSENSI	Dbm			-11.3	1
Kelebihan Penerima (OMA)	Pmaks	dBm	2.2
Kerugian Pengembalian Optik		Db			-26
LOS Menegaskan	LOSA	Dbm	-30
LOS Batalkan Penegasan LOS	KEHILANGAN	Dbm			-17
LOS Histeresis		Db	0.5

Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 dan BER lebih baik dari atau sama dengan 5E-5;

Informasi Pemesanan

Nomor Bagian	Keterangan
SFP28-25GC10-27	Pemancar Optik LC 25G CWDM 1270nm 10KM

Pertanyaan Umum

1. Apa itu port 25G SFP28?

J: Port SFP28 D-NET ditujukan untuk port kecepatan 25G yang ukurannya serupa dengan port SFP+ 10G.

2. Apakah SFP28 merupakan Ethernet?

J: Ethernet SFP28 diperuntukkan bagi pelanggan yang menggunakan modul 25GbE, SFP28, berdasarkan bentuk paket SFP+, mendukung standar Ethernet 25G. Kompatibilitas mundur dengan 10GbE menyediakan jalur migrasi alami bagi pelanggan yang membutuhkan lebih banyak bandwidth.
