Fitur Produk

●Mendukung kecepatan bit hingga 25,78Gbps

●Menghadirkan jejak SFP+ hot-pluggable

●Dilengkapi dengan laser DFB 1310nm dan fotodioda PIN, memungkinkan transmisi hingga 10 km melalui SMF

●Sesuai dengan spesifikasi SFP+ MSA dan SFF-8472, dilengkapi wadah LC dupleks

●Sesuai dengan RoHS

●Beroperasi dengan satu catu daya +3.3V

●Mencakup Pemantauan Diagnostik Digital Waktu Nyata

●Kisaran suhu casing pengoperasian: Standar 0 derajat hingga +70 derajat

Aplikasi

● 25GBASE-LR

Detail Produk

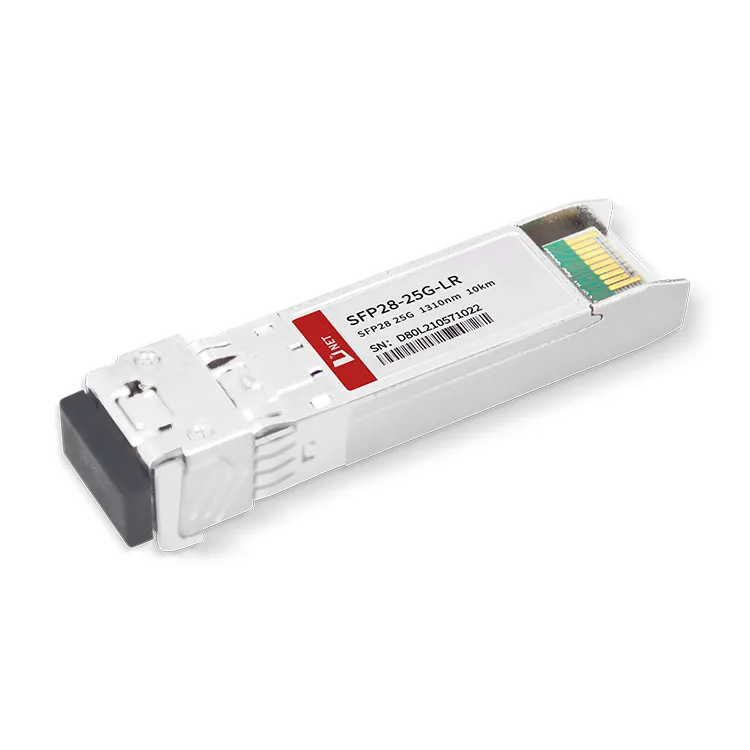

Transceiver SFP28 adalah modul berkinerja tinggi dan hemat biaya yang mampu mendukung kecepatan data 25,78Gbps dan memfasilitasi jarak transmisi 10 km melalui Single-Mode Fiber (SMF).

Transceiver ini terdiri dari tiga komponen utama: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA), dan unit kontrol MCU. Semua modul mematuhi standar keamanan laser Kelas I.

Tag populer: SFP28 25Modul transceiver G LR 10KM, Cina Produsen, pemasok, pabrik modul transceiver SFP28 25G LR 10KM, SFP28-25G-LR SFP28-DWDM-C21 SFP28-25G-SR SFP28-CWDM-1270

Peringkat Maksimum Mutlak

Parameter	Simbol	Minimal	Maks	Satuan
Tegangan Pasokan	Vcc	-0.5	4	V
Suhu Penyimpanan	Ts	-40	+85	derajat
Kelembaban Pengoperasian	-	5	85	%

Kondisi Pengoperasian yang Direkomendasikan

Parameter	Simbol	Minimal	Khas	Maks	Satuan
Suhu Kotak Pengoperasian	Tc	0		+70	derajat
Tegangan Catu Daya	Vcc	3.135	3.30	3.465	V
Arus Catu Daya	Icc			400	Ma
Kecepatan Data			25.78		Gbps

Karakteristik Optik dan Listrik

Parameter		Simbol		Minimal	Khas	Maks	Satuan	Catatan
Pemancar
Panjang Gelombang Pusat			λc	1270	1310	1350	Nm
Lebar Spektral (-20dB)			Δλ			1	Nm
Rasio Penekanan Mode Samping			SMSR	30	-		Db
Daya Keluaran Rata-rata			P_keluar	-6		2	Dbm	1
Rasio Kepunahan			UGD	3.5			Db
Diferensial Ayunan Masukan Data			V_{DI DALAM}	180		850	Mv	2
Impedansi Diferensial Masukan			Z_{DI DALAM}	90	100	110	Ω
TX Nonaktifkan	Cacat			2.0		Vcc	V
TX Nonaktifkan	Memungkinkan			0		0.8	V
Kesalahan TX	Kesalahan			2.0		Vcc	V
Kesalahan TX	Biasa			0		0.8	V
Penerima
Panjang Gelombang Pusat			λc	1260		1600	Nm
Sensitivitas Penerima						-13.3	Dbm	3,4
Kelebihan Penerima						2	Dbm	3,4
LOS De-Menegaskan			KEHILANGAN_D			-15	Dbm
LOS Menegaskan			KEHILANGAN_A	-30			Dbm
LOS Histeresis				0.5			Db
Diferensial Ayunan Keluaran Data			V_keluar	300		900	Mv	5
KEHILANGAN			Tinggi	2.0		Vcc	V
KEHILANGAN			Rendah			0.8	V

Catatan:
1. Kekuatan optik diluncurkan ke SMF.
2. Masukan PECL, digabungkan secara internal dengan AC dan diakhiri.
3. Diukur dengan pola pengujian PRBS 231-1 @25.78Gps, BER Kurang dari atau sama dengan 5×10-5.
4. Diukur dengan pola pengujian PRBS 231-1 @10.3125Gps, BER Kurang dari atau sama dengan 1×10-12.
Bit 110.3 dan bit 118.3 mengontrol mode penguncian retimer internal atau CDR, Nilai defaultnya adalah "1".

5. Ditambah AC secara internal.

Bit 110,3 dari A2h	Bit 118.3 dari A2h	Kecepatan Data RX	Kecepatan Data TX	Status RX CDR	Status TX CDR
Tinggi/1	Tinggi/1	24.33G/25.78G	24.33G/25.78G	pilih CDR	pilih CDR
Tinggi/1	Rendah/0	24.33G/25.78G	9.95G/10.31G	pilih CDR	jalan pintas CDR
Rendah/0	Tinggi/1	9.95G/10.31G	24.33G/25.78G	jalan pintas CDR	pilih CDR
Rendah/0	Rendah/0	9.95G/10.31G	9.95G/10.31G	jalan pintas CDR	jalan pintas CDR

Informasi Pemesanan

Nomor Bagian	Keterangan
SFP28-25G-LR	Transceiver SFP28 25Gbps, Mode Tunggal, Jangkauan 10km

Pertanyaan Umum

1. Bisakah Anda memasang SFP+ di port SFP28?

A: Ya, tetapi ketika terhubung ke transceiver SFP+, port ini hanya dapat mendukung kecepatan Internet hingga 10Gbps.

2. Apa itu QSFP28 dan SFP28?

A: Keduanya memiliki ukuran dan standar protokol yang berbeda. Modul SFP28 didefinisikan mendukung kecepatan transmisi kendaraan tunggal sebesar 25GB, dan QSFP28 mendukung empat saluran 25Gbit/s dengan total kecepatan data 100G

3. Kecepatan apa yang didukung SFP28?

A: Modul optik SFP 28 memiliki kecepatan transmisi 25Gbps, menggunakan konektor LC.
