Deskripsi

Parameter teknis

Fitur

● Sesuai dengan IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Spesifikasi menurut SFF-8074i dan
SFF-8472, revisi 9.5
● Pemantauan Diagnostik Digital tersedia
● Laser Fabry-Perot (FP) 1310nm yang tidak didinginkan
● Tautan data dua arah hingga 1,25Gb/s
● Konektor LC dupleks yang sesuai
● Catu daya DC tunggal +3.3V
● Jejak SFP yang dapat dicolokkan langsung
● Sertifikasi keamanan laser Kelas 1
● Opsi Suhu Operasional
-(Komersial) -10oC hingga +70oC
-(Diperpanjang) -10oC hingga +85oC
-(Industri) -40oC hingga +85oC
● Hingga 10km pada SMF 9/125µm
● Sesuai RoHS

Aplikasi

● Ethernet 1,25Gbps 1000Base-LX
● Saluran Serat 1,0625Gb/s
● Router Perusahaan

Rincian Produk

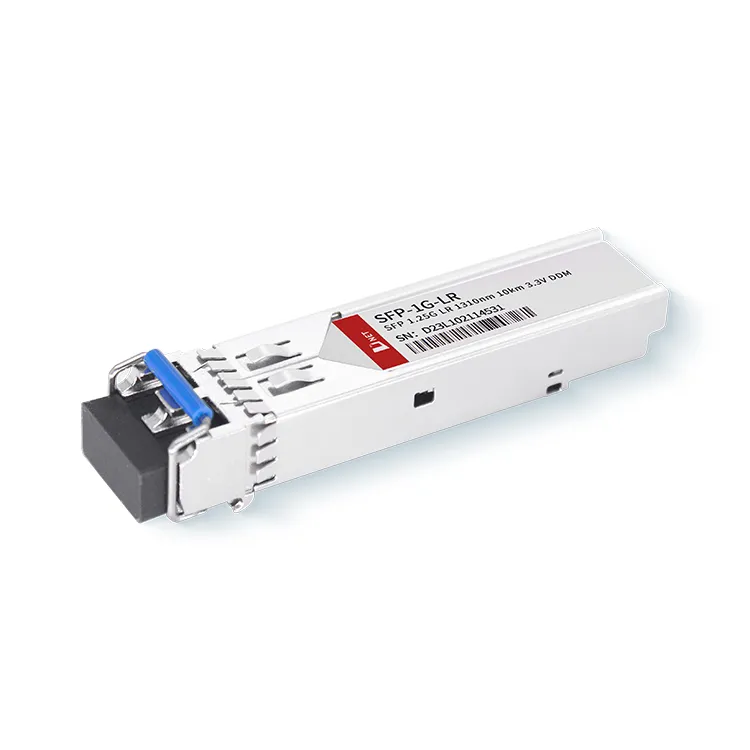

Modul optik SFP 1,25G 1310nm 10km merupakan solusi serba guna dan andal untuk jaringan komunikasi optik, yang menawarkan transmisi data berkecepatan tinggi dalam jarak jauh dengan kualitas sinyal dan stabilitas yang sangat baik. Modul ini mematuhi IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX dan Fibre Channel FC-PI-2 Rev.8.0.

Tag populer: SFP 1G 1000base LR 10km 1310nm, produsen, pemasok, pabrik SFP 1G 1000base LR 10km 1310nm Tiongkok, Transceiver SFP kelas industri

Peringkat Maksimum Mutlak

Tekanan yang melebihi nilai maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat. Ini hanya nilai tegangan absolut. Pengoperasian fungsional perangkat tidak tersirat pada kondisi ini atau kondisi lain yang melebihi yang diberikan di bagian operasional lembar data. Paparan terhadap nilai maksimum absolut untuk jangka waktu yang lama dapat memengaruhi keandalan perangkat secara negatif.

Parameter	Simbol	menitaku tidak	Maksimalaku tidak	Satuan
Suhu Penyimpanan	T_S	-40	85	^oC
Kelembaban relatif	RH	5	95	%
Tegangan Pasokan	V_CC	-0.5	4.0	V

Kondisi Pengoperasian yang Direkomendasikan

Parameter		Simbol	menit	Ketik	Maksimal	Satuan
Suhu Kasus Operasional	DNET-03S10-31	T_C	-10	25	70	^oC
Suhu Kasus Operasional	DNET-03S10-31Saya	T_C	-40	25	85	^oC
Tegangan Pasokan		V_CC	3.135	3.3	3.465	V
Kecepatan Data		-	-	1.25 1.0625	-	Gbps

Karakteristik Listrik Transceiver

Parameter	Simbol	Minimum	Khas	Maksimum	Satuan	Catatan
Modul Pasokan Arus	ICC (Informasi Tambahan)	-	-	220	saya	-
Input Diferensial Pemancar Tegangan (TD +/-)	-	300	-	2200	Mv_P-P	1
Tegangan Keluaran Diferensial Penerima (RD +/-)	-	600	-	1200	Mv_P-P	2
Keluaran kecepatan rendah: Kesalahan Pemancar(TX_FAULT) / Kehilangan Sinyal (LOS)	VOH	2.0	-	Vcc	V	3
	JILID	0	-	0.8	V	-
Output kecepatan rendah: Nonaktifkan Pemancar (TX_NONAKTIFKAN), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Catatan
1. Dikopel AC internal dan diakhiri dengan beban diferensial 100Ω.
2. Digandengkan AC secara internal, tetapi memerlukan terminasi diferensial 100Ω atau internal ke Serializer/Deserializer.
3. Ditarik secara eksternal dengan resistor 4.7KΩ-10KΩ pada papan host ke VCCT,R.
4. Mod_Def1 dan Mod_Def2 harus ditarik secara eksternal dengan resistor 4.7KΩ-10KΩ pada papan host ke V_CCT,R.

Karakteristik Optik Pemancar

Parameter	Simbol	Minimum	Khas	Maksimum	Satuan	Catatan
Luncurkan Daya Optik	Po	-9	-6	-3	dBm	-
Rentang Panjang Gelombang Pusat	λc	1270	1310	1355	Bahasa Inggris	-
Rasio Kepunahan	MANTAN	9	-	-	Db	-
Lebar Spektral (RMS)	Δλ	-	-	4	Bahasa Inggris	-
Kegelisahan Total	TJ	-	-	266	hal.	-
Hukuman Dispersi	-	-	-	1	Db	-
Waktu Naik/Turun Optik	T_bangkit/T_jatuh	-	-	260	hal.	-
Pout @TX-Disable Ditegaskan	P_mati	-	-	-45	Dbm	-

meminta informasi

Nomor Bagian	Keterangan
SFP-1G-10KM	Transceiver SFP Mode Tunggal 1,25Gb/s 1000BASE-LX

Deskripsi Produk

1. Pita apa yang terdapat pada 1310nm?
A: Termasuk dalam "o-band", Menggunakan rentang panjang gelombang serat pada 1260–1360nm, laser dioda 1310nm.

2. Seberapa jauh 1G LX SFP dapat menjangkau?
A: Transceiver SFP Mode Tunggal 1,25Gb/s 1000BASE-LX, merupakan modul optik SFP LX 1310nm standar dan jarak transmisi dapat mencapai hingga 10km. Modul ini beroperasi pada kecepatan data 1,25Gbps.

3. Apa arti LX pada SFP?
A: LX merupakan transmisi jarak jauh yang bekerja pada {{0}}nm (biasanya 1310nm), yang sesuai dengan IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX dan Fibre Channel FC-PI-2 Rev.8.0.
