Layanan Modul Transceiver Optik D-net
● Bantuan kompatibilitas:D-NET menawarkan layanan kompatibilitas untuk memastikan modul optik kompatibel dengan peralatan dari produsen terkemuka.
● Layanan yang Dipersonalisasi:D-NET menyediakan opsi penyesuaian OEM untuk produknya. Berdasarkan permintaan, pelanggan dapat memiliki label logo berwarna yang disesuaikan dengan kebutuhannya.
● Periode Pengiriman Standar:3 hari
● Solusi Pengiriman Luas:D-NET bekerja sama dengan perusahaan kurir bereputasi tinggi seperti SF, FedEx, DHL, UPS, dan lainnya untuk memastikan layanan pengiriman yang andal.
Fitur
● Referensinya adalah IEEE Std 802.3-2005 untuk Gigabit Ethernet 1000Base-LX, yang menampilkan:
● Spesifikasi mengikuti SFF-8074i dan SFF-8472, revisi 9.5
● Ketersediaan Pemantauan Diagnostik Digital
● Penggunaan Laser DFB 1310nm tanpa pendingin
● Tautan data berkemampuan hingga 1,25 Gb/s di kedua arah
● Kesesuaian dengan konektor Duplex LC
● Diperlukan catu daya tunggal +3.3V DC
● Jejak SFP mendukung hot-swapping
● Sertifikasi keamanan laser kelas 1
● Pilihan untuk rentang suhu pengoperasian:
- Komersial: -10 derajat hingga +70 derajat
- Diperpanjang: -10 derajat hingga +85 derajat
- Industri: -40 derajat hingga +85 derajat
● Kemampuan transmisi hingga 40 km pada serat mode tunggal (SMF) 9/125µm
● Kepatuhan terhadap standar RoHS
Aplikasi
● Ethernet 1000Base-LX 1,25Gb/dtk
● Saluran Fibre 1,0625 Gb/dtk
● Router Perusahaan
Detail Produk

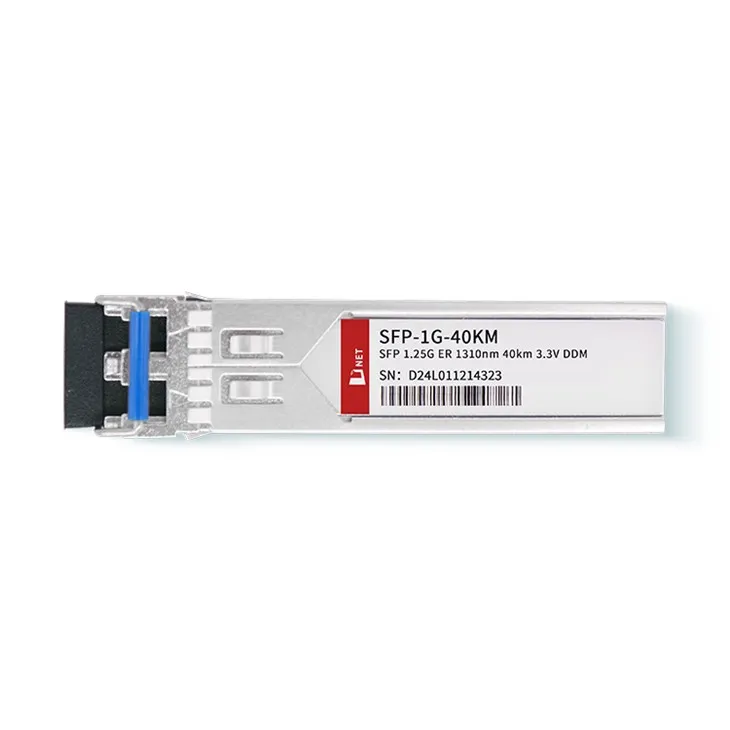

Transceiver SFP 1,25G 1310nm 40km, sesuai dengan spesifikasi Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) SFF-8074i dan SFF-8472, revisi 9.5, dirancang untuk komunikasi data melalui serat mode tunggal dengan jangkauan hingga 40 kilometer.
Transceiver SFP ini mendukung hot-swapping, memfasilitasi prosedur pemasangan dan penggantian secara mudah tanpa mengganggu aktivitas jaringan. Ini juga kompatibel dengan berbagai perangkat berbasis SFP, memungkinkan integrasi tanpa batas ke dalam pengaturan jaringan yang ada.
Tag populer: SFP 1G 1000base ER 40km, Cina SFP 1G 1000base ER 40km produsen, pemasok, pabrik, Transceiver SFP kelas industri
Peringkat Maksimum Mutlak
Tekanan yang melebihi nilai maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat. Ini hanyalah peringkat stres absolut. Pengoperasian fungsional perangkat tidak tersirat dalam kondisi ini atau kondisi lainnya yang melebihi yang diberikan di bagian operasional lembar data. Paparan terhadap peringkat maksimum absolut dalam jangka waktu lama dapat berdampak buruk pada keandalan perangkat.
|
Parameter |
Simbol |
Minimalimum |
Maksimum |
Satuan |
|
Suhu Penyimpanan |
TS |
-40 |
85 |
oC |
|
Kelembaban Relatif |
RH |
5 |
95 |
% |
|
Tegangan Pasokan |
VCC |
-0.5 |
4.0 |
V |
Kondisi Pengoperasian yang Direkomendasikan
|
Parameter |
Simbol |
Minimal |
Ketik |
Maks |
Satuan |
|
|
Suhu Kotak Pengoperasian |
DNET-03S40-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S40-31E |
TC |
-10 |
25 |
85 |
oC |
|
|
DNET-03S40-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
Tegangan Pasokan |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Kecepatan Data |
- |
- |
1.25 1.0625 |
- |
Gb/dtk |
|
Karakteristik Listrik Pemancar
|
Parameter |
Simbol |
Minimum |
Khas |
Maksimum |
Satuan |
Catatan |
|
Modul Pasokan Saat Ini |
Icc |
- |
- |
220 |
mA |
- |
|
Masukan Diferensial Pemancar Tegangan (TD +/-) |
- |
300 |
- |
2200 |
mVP-P |
1 |
|
Tegangan Output Diferensial Penerima (RD +/-) |
- |
600 |
- |
1200 |
mVP-P |
2 |
|
Keluaran kecepatan rendah: Kesalahan Pemancar(TX_KESALAHAN) / Hilangnya Sinyal (LOS) |
VOH |
2.0 |
- |
Vcc |
V |
3 |
|
VOL |
0 |
- |
0.8 |
V |
- |
|
|
Keluaran kecepatan rendah: Penonaktifan Pemancar (TX_NONAKTIFKAN), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vcc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
Catatan
1. AC internal digabungkan dan diakhiri dengan beban diferensial 100Ω.
2. AC internal digabungkan, tetapi memerlukan terminasi diferensial 100Ω atau internal ke Serializer/Deserializer.
3. Ditarik secara eksternal dengan resistor 4,7KΩ-10KΩ pada papan host ke VCCT,R.
4. Mod_Def1 dan Mod_Def2 harus ditarik secara eksternal dengan resistor 4,7KΩ-10KΩ pada papan host ke VCCT,R.
Karakteristik Optik Pemancar
|
Parameter |
Simbol |
Minimum |
Khas |
Maksimum |
Satuan |
Catatan |
|
Luncurkan Kekuatan Optik |
Po |
-5 |
-2.5 |
0 |
dBm |
- |
|
Rentang Panjang Gelombang Tengah |
λc |
1280 |
1310 |
1340 |
nm |
- |
|
Rasio Kepunahan |
MANTAN |
9 |
- |
- |
dB |
- |
|
Lebar Spektral (-20dB) |
Δλ |
- |
- |
1 |
nm |
- |
|
Rasio Penekanan Mode Samping |
SMSR |
30 |
- |
- |
dB |
- |
|
Kegelisahan Total |
TJ |
- |
- |
266 |
hal |
- |
|
Hukuman Dispersi |
- |
- |
- |
1 |
dB |
- |
|
Waktu Naik/Turun Optik |
Tbangkit/Tjatuh |
- |
- |
260 |
hal |
- |
|
Cemberut @TX-Nonaktifkan Ditegaskan |
Pmati |
- |
- |
-45 |
dBm |
- |
|
Diagram Mata |
IEEE Std 802.3-2005 Kompatibel dengan Gigabit Ethernet 1000Base-LX |
|||||
Informasi Pemesanan
|
Nomor Bagian |
Keterangan |
|
SFP-1G-40KM |
Pemancar SFP Mode Tunggal 1,25 Gb/s 1000BASE-LX40 |
Pertanyaan Umum
1. Apa perbedaan antara 1310 dan 850 SFP?
J: Panjang gelombang 850nm D-net cocok untuk digunakan dalam SFP multi-mode, dengan jarak transmisi dibatasi di bawah 2 KM. Di sisi lain, panjang gelombang 1310/1550nm sesuai untuk SFP mode tunggal, memungkinkan jarak transmisi melebihi 2 KM.
2. Panjang gelombang 1310 digunakan untuk apa?
A: Panjang gelombang 1310nm sebagian besar digunakan untuk transmisi jarak menengah dan jauh, dimana 1310nm (SM, mode tunggal, kehilangan besar selama transmisi tetapi dispersi kecil, umumnya digunakan untuk transmisi dalam jarak 40KM).
3. Berapa kecepatan 1000BASE-LX SFP?
J: D-net 1000BASE-LX40 SFP beroperasi dengan kecepatan transmisi 1,25 gigabit per detik, menggunakan panjang gelombang kerja 1310 nanometer, dan mampu mentransmisikan data pada jarak 40 kilometer.
