Fitur
● Dapat Dicolokkan dengan Panas
● Pemancar EML CWDM 147nm, detektor foto APD
● Jarak transmisi hingga 80 km melalui koneksi SMF
● 2-antarmuka kabel untuk spesifikasi manajemen yang sesuai dengan antarmuka pemantauan diagnostik digital SFF 8472
● Sesuai RoHS
Aplikasi
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Saluran serat 10G
● Jaringan CWDM
Detail Produk
Transceiver optik ini beroperasi pada panjang gelombang 1470nm khususnya dalam spektrum CWDM, memfasilitasi multiplexing dan demultiplexing sinyal yang efisien dalam sistem CWDM. Dengan jarak transmisi maksimum 80 kilometer, produk ini sangat cocok untuk jaringan komunikasi jarak jauh yang membutuhkan jangkauan yang lebih luas.
Tag populer: SFP+10G CWDM 1470km 80km, Cina SFP+10G CWDM 1470km 80km produsen, pemasok, pabrik, SFP-10G-CWDM-1270-10SFP-10G-CWDM-1470-40SFP-10G-CWDM-1470-80SFP-10G-CWDM-1470-40
Peringkat Maksimum Mutlak
|
Parameter |
Simbol |
Minimal. |
Khas |
Maks. |
Satuan |
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
derajat |
|
|
Suhu Pengoperasian Kasus |
TA |
0 |
70 |
derajat |
|
|
Tegangan Pasokan Maksimum |
Vcc |
-0.5 |
4 |
V |
|
|
Kelembaban Relatif |
RH |
0 |
85 |
% |
Karakteristik Listrik
(ATAS=0 hingga 70derajat , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Minimal. |
Khas |
Maks. |
Satuan |
Catatan |
|
Tegangan Pasokan |
Vcc |
3.135 |
3.465 |
V |
|
Pasokan Saat Ini |
Icc |
600 |
mA |
|||
|
Konsumsi Daya |
P |
2 |
W |
|||
|
Bagian Pemancar |
||||||
|
Impedansi diferensial masukan |
Rin |
100 |
Ω |
1 |
||
|
Tx Input Tegangan DC Berakhir Tunggal Toleransi (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Ayunan tegangan masukan diferensial |
Vin, hal |
180 |
700 |
mV |
2 |
|
|
Mengirimkan Nonaktifkan Tegangan |
VD |
2 |
Vcc |
V |
3 |
|
|
Mengirimkan Aktifkan Tegangan |
VEN |
Vee |
Ya ampun+0.8 |
V |
||
|
Bagian Penerima |
||||||
|
Toleransi Tegangan Keluaran Berakhir Tunggal |
V |
-0.3 |
4 |
V |
||
|
Tegangan Diff Keluaran Rx |
Ya |
300 |
850 |
mV |
||
|
Waktu Naik dan Turun Output Rx |
Tr/Tf |
30 |
hal |
4 |
||
|
Kesalahan LOS |
kesalahan VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Biasa |
norma VLOS |
Vee |
Ya ampun+0.8 |
V |
5 |
|
Catatan
1. Terhubung langsung ke pin input data TX, dengan kopling AC dari pin ke IC driver laser.
2. LOS dikonfigurasi sebagai keluaran kolektor terbuka. Ini harus ditarik dengan resistor mulai dari 4,7kΩ hingga 10kΩ pada papan host. Selama operasi normal, ini menghasilkan logika 0; jika sinyal hilang, ia mengeluarkan logika
3. Tegangan pull-up maksimum yang dapat ditoleransi adalah 5.5V.
Parameter Optik
(TOP=0 hingga 70 derajat, VCC=3.135 hingga 3,465 Volt)
|
Parameter |
Simbol |
Minimal. |
Khas |
Maks. |
Satuan |
Catatan |
|
Bagian Pemancar |
||||||
|
Panjang Gelombang Pusat |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
lebar spektral |
Δλ |
1 |
nm |
|||
|
Daya Optik Rata-rata |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Daya Laser Mati |
Puff |
-30 |
dBm |
|||
|
Rasio Kepunahan |
UGD |
8.2 |
dB |
|||
|
Penalti Dispersi Pemancar |
TDP |
3.0 |
dB |
2 |
||
|
Kebisingan Intensitas Relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleransi Kerugian Pengembalian Optik |
20 |
dB |
||||
|
Bagian Penerima |
||||||
|
Panjang Gelombang Pusat |
λr |
1260 |
1620 |
nm |
||
|
Sensitivitas Penerima (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Sensitivitas Tertekan (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Menegaskan |
LOSA |
-34 |
- |
dBm |
||
|
Los Makanan Penutup |
KEHILANGAN |
-24 |
dBm |
|||
|
Los Histeresis |
KEHILANGAN |
0.5 |
dB |
|||
|
Kelebihan muatan |
Duduk |
-7 |
dBm |
5 |
||
|
Reflektansi Penerima |
Rrx |
-12 |
dB |
Catatan
1. Angka daya rata-rata hanya bersifat informatif, sesuai IEEE802.3ae.
2. Refleksi 12dB.
3. Kondisi pengujian penerima yang diberi tekanan menurut IEEE802.3ae. Pengujian CSRS mengharuskan papan host mematuhi SFF-8431.
4. Penerima kelebihan beban yang ditentukan dalam OMA dan dalam kondisi tekanan komprehensif terburuk.
Informasi Pemesanan
|
Nomor Bagian |
Keterangan |
|
SFP-10GC80-C60 |

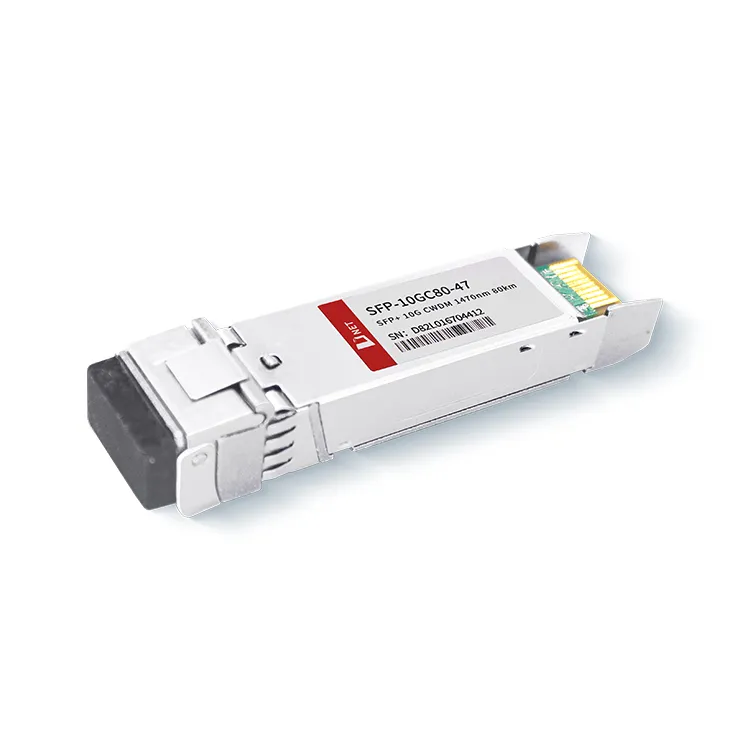

10 Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V,1470nm, CWDM EML&APD, Mode tunggal |
Pertanyaan Umum
1. Untuk apa port 10G SFP+ digunakan?
J: 10G SFP+ biasanya mentransmisikan optik pada 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH untuk 10Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet dan aplikasi lainnya, juga termasuk tautan DWDM.
2. Bisakah saya menggunakan transceiver SFP+ di port SFP28?
J: Transceiver SFP+ (10 Gigabit Ethernet) tidak dapat langsung digunakan di port SFP28 (25 Gigabit Ethernet). Meskipun modul SFP+ dan SFP28 menggunakan faktor bentuk yang sama, keduanya beroperasi pada kecepatan yang berbeda. Modul SFP+ mendukung kecepatan data hingga 10Gbps, sedangkan modul SFP28 mendukung kecepatan data hingga 25Gbps. Selain itu, port SFP28 dirancang untuk mendukung tingkat daya lebih tinggi yang diperlukan untuk pengoperasian 25Gbps. Oleh karena itu, menggunakan transceiver SFP+ di port SFP28 tidak akan kompatibel dan tidak akan berfungsi.
