Fitur
● Jaringan ITU 10GHz, Pita C
● Pemancar EML DWDM, detektor foto APD
● Jarak transmisi koneksi SMF hingga 80 km
● Dengan antarmuka pemantauan diagnostik digital SFF 8472 yang sesuai
● Konsumsi daya<1.5W
● Sesuai RoHS
Aplikasi
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Saluran serat 10G
● Jaringan DWDM
Detail Produk

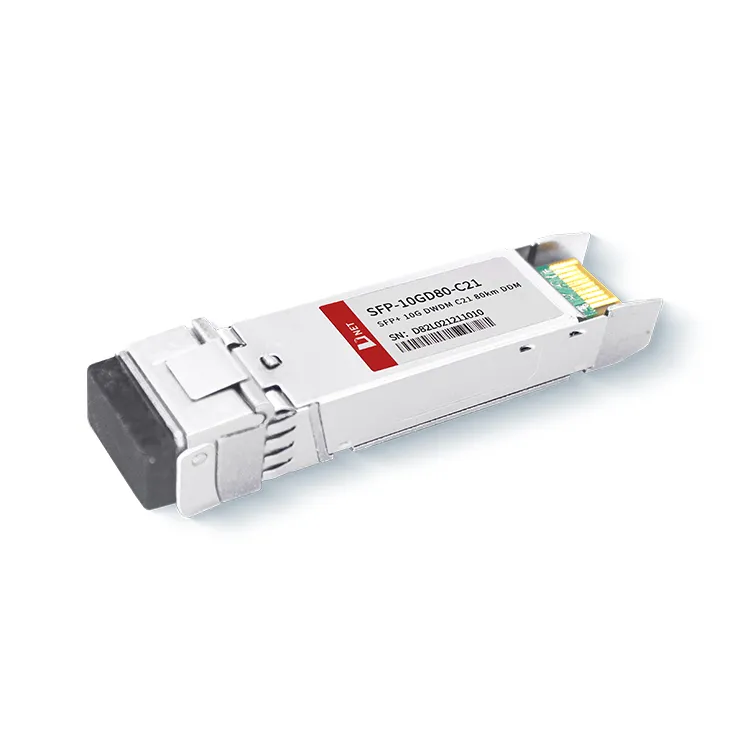

SFP-10GD80-C21 dirancang untuk aplikasi komunikasi optik serial 10 Gb/s, yang mengubah aliran data listrik serial 10 Gb/s menjadi sinyal output optik 10 Gb/s yang sesuai, dan sebaliknya, mengubah sinyal input optik 10 Gb/s kembali menjadi aliran data listrik serial 10 Gb/s. Ia menggunakan pemancar DWDM EML (Electro-Absorpsi Modulated Laser) dan detektor foto APD (Avalanche Photo-Diode). Penggunaan cangkang logam meminimalkan interferensi elektromagnetik, dan produk ini sesuai dengan standar RoHS.
Tag populer: SFP+10G DWDM C21 80km, Cina SFP+10G DWDM C21 80km produsen, pemasok, pabrik, SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-40
Peringkat Maksimum Mutlak
|
Parameter |
Simbol |
Minimal. |
Khas |
Maks. |
Satuan |
|
Suhu Penyimpanan |
TS |
-40 |
+85 |
derajat |
|
|
Suhu Pengoperasian Kasus |
TA |
0 |
70 |
derajat |
|
|
Tegangan Pasokan Maksimum |
Vcc |
-0.5 |
4 |
V |
|
|
Kelembaban Relatif |
RH |
0 |
85 |
% |
Karakteristik Listrik
(ATAS=0 hingga 70derajat , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Minimal. |
Khas |
Maks. |
Satuan |
Catatan |
|
Tegangan Pasokan |
Vcc |
3.135 |
3.465 |
V |
||
|
Pasokan Saat Ini |
Icc |
450 |
Ma |
|||
|
Konsumsi Daya |
P |
1.5 |
W |
|||
|
Bagian Pemancar |
||||||
|
Impedansi diferensial masukan |
Rdi dalam |
100 |
Ω |
1 |
||
|
Toleransi Tegangan DC Ujung Tunggal Input Tx (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Ayunan tegangan masukan diferensial |
Vin, hal |
180 |
700 |
Mv |
2 |
|
|
Mengirimkan Nonaktifkan Tegangan |
VD |
2 |
Vcc |
V |
3 |
|
|
Mengirimkan Aktifkan Tegangan |
VEN |
Vee |
Ya ampun+0.8 |
V |
||
|
Bagian Penerima |
||||||
|
Toleransi Tegangan Keluaran Berakhir Tunggal |
V |
-0.3 |
4 |
V |
||
|
Tegangan Diff Keluaran Rx |
Ya |
300 |
850 |
Mv |
||
|
Waktu Naik dan Turun Output Rx |
Tr/Tf |
30 |
hal |
4 |
||
|
Kesalahan LOS |
Vkesalahan LOS |
2 |
VccTUAN RUMAH |
V |
5 |
|
|
LOS Biasa |
Vnorma LOS |
Vee |
Ya ampun+0.8 |
V |
5 |
|
Catatan
1. Terhubung langsung ke pin input data TX. Kopling AC dari pin ke IC driver laser.
2. 20%-80%
3. Menjadi terminasi diferensial 100 ohm.
4. LOS merupakan keluaran kolektor terbuka. Harus ditarik dengan 4,7k – 10kΩ di papan host. Operasi normal adalah logika 0; hilangnya sinyal adalah logika 1. Tegangan pull-up maksimum adalah 5.5V.
Parameter Optik
(ATAS=0 hingga 70derajat , VCC=3.135 hingga 3.465 Volt)
|
Parameter |
Simbol |
Minimal. |
Khas |
Maks. |
Satuan |
Catatan |
|
Bagian Pemancar |
||||||
|
Panjang Gelombang Optik-Akhir Kehidupan |
λ |
X-100 |
X |
X+100 |
Pm |
|
|
Panjang Gelombang Optik-Awal Kehidupan |
λ |
X-25 |
X |
X+25 |
Pm |
|
|
Daya Optik Rata-rata |
Halaman |
0 |
+5 |
Dbm |
1 |
|
|
Laser Mati Daya |
Puff |
-30 |
Dbm |
|||
|
Rasio Kepunahan |
UGD |
8.2 |
Db |
|||
|
Penalti Dispersi Pemancar |
TDP |
3.0 |
Db |
2 |
||
|
Kebisingan Intensitas Relatif |
Rin |
-128 |
dB/Hz |
3 |
||
|
Toleransi Kerugian Pengembalian Optik |
20 |
Db |
||||
|
Bagian Penerima |
||||||
|
Panjang Gelombang Pusat |
λr |
1480 |
1565 |
Nm |
||
|
Los Menegaskan |
KEHILANGANA |
-40 |
- |
Dbm |
||
|
Los Makanan Penutup |
KEHILANGAND |
-24 |
Dbm |
|||
|
Los Histeresis |
KEHILANGANH |
0.5 |
Db |
|||
|
Kelebihan muatan |
Duduk |
-7 |
Dbm |
5 |
||
|
Reflektansi Penerima |
Rrx |
-12 |
Db |
|||
Catatan
1. Refleksi 12dB.
2. Kondisi pengujian penerima yang diberi tekanan menurut IEEE802.3ae. Pengujian CSRS mengharuskan papan host mematuhi SFF-8431.
3. Penerima kelebihan beban yang ditentukan dalam OMA dan dalam kondisi tekanan komprehensif terburuk.
Informasi Pemesanan
|
Nomor Bagian |
Keterangan |
|
SFP-10GD80-C21 |
10 Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Mode tunggal |
Pertanyaan Umum
1. Apa itu 10G dwdm 80km?
J: 10G DWDM 80km mengacu pada jenis teknologi komunikasi optik yang memungkinkan transmisi data dengan kecepatan 10G pada jarak 80km menggunakan DWDM. DWDM adalah teknik yang memungkinkan beberapa sinyal optik, masing-masing dibawa pada panjang gelombang berbeda, untuk digabungkan dan ditransmisikan melalui satu serat optik. Hal ini memungkinkan pemanfaatan bandwidth yang tersedia secara efisien dan meningkatkan kapasitas jaringan serat optik.
2. Apa perbedaan antara CWDM dan DWDM SFP?
J: Rentang panjang gelombang CWDM SFP adalah 1270-1610 nm. Jarak transmisi maksimum adalah 120 km. Namun DWDM SFP memiliki panjang gelombang maksimum 1620 nm dan jarak transmisi maksimum 200 km.
