Detail Produk

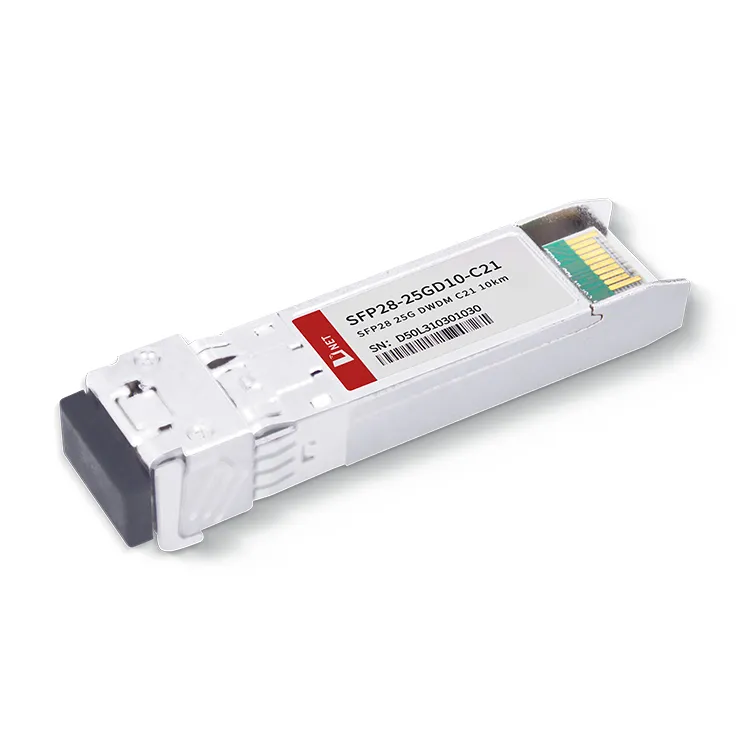

Modul transceiver 25G DWDM C21 10KM D-net menggabungkan sub-rakitan optik yang sangat terintegrasi yang terdiri dari laser DWDM EML, unit kontrol MCU, dan preamplifier. Modul 25G SFP28 DWDM 10KM dirancang khusus untuk digunakan dengan serat mode tunggal dan beroperasi pada panjang gelombang nominal dalam jaringan ITU 100 GHz, memanfaatkan panjang gelombang DWDM C-band. Ini banyak digunakan dalam aplikasi 25G Ethernet dan CPRI 10.
Tag populer: Modul transceiver SFP28 DWDM C21 10KM, produsen, pemasok, pabrik modul transceiver SFP28 DWDM C21 10KM Cina, SFP28-DWDM-C21SFP28-25G-LRSFP28-25G-SRSFP28-CWDM-1270
|
Parameter |
Simbol |
Minimal |
Maks |
Satuan |
|
Tegangan Pasokan |
Vcc |
-0.5 |
4.5 |
V |
|
Suhu Penyimpanan |
Ts |
-40 |
+85 |
derajat |
|
Kelembaban Pengoperasian |
- |
5 |
85 |
% |
Peringkat Maksimum Mutlak
|
Parameter |
Simbol |
Minimal |
Maks |
Satuan |
|
Tegangan Pasokan |
Vcc |
-0.5 |
4.5 |
V |
|
Suhu Penyimpanan |
Ts |
-40 |
+85 |
derajat |
|
Kelembaban Pengoperasian |
- |
5 |
85 |
% |
Kondisi Pengoperasian yang Direkomendasikan
|
Parameter |
Simbol |
Minimal |
Khas |
Maks |
Satuan |
|
Suhu Kotak Pengoperasian |
Tc |
0 |
+70 |
derajat |
|
|
Tegangan Catu Daya |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Arus Catu Daya |
Icc |
700 |
Ma |
||
|
Kecepatan Data |
25.78 |
Gbps |
Karakteristik Optik dan Listrik
|
Parameter |
Simbol |
Minimal |
Khas |
Maks |
Satuan |
Catatan |
||
|
Pemancar |
||||||||
|
Panjang Gelombang Pusat |
λc |
1528.77 |
1563.05 |
Nm |
||||
|
Lebar Spektral (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Rasio Penekanan Mode Samping |
SMSR |
30 |
- |
Db |
||||
|
Daya Keluaran Rata-rata |
Pkeluar |
-1 |
+6 |
Dbm |
1 |
|||
|
Rasio Kepunahan |
UGD |
6 |
Db |
|||||
|
Diferensial Ayunan Masukan Data |
VDI DALAM |
180 |
850 |
Mv |
2 |
|||
|
Impedansi Diferensial Masukan |
ZDI DALAM |
90 |
100 |
110 |
Ω |
|||
|
TX Nonaktifkan |
Cacat |
2.0 |
Vcc |
V |
||||
|
Memungkinkan |
0 |
0.8 |
V |
|||||
|
Kesalahan TX |
Kesalahan |
2.0 |
Vcc |
V |
||||
|
Biasa |
0 |
0.8 |
V |
|||||
|
Penerima |
||||||||
|
Panjang Gelombang Pusat |
λc |
1510 |
1570 |
Nm |
||||
|
Sensitivitas Penerima |
-15 |
Dbm |
3 |
|||||
|
Kelebihan Penerima |
2 |
Dbm |
3 |
|||||
|
LOS De-Menegaskan |
KEHILANGAND |
-16 |
Dbm |
|||||
|
LOS Menegaskan |
KEHILANGANA |
-35 |
Dbm |
|||||
|
LOS Histeresis |
0.5 |
Db |
||||||
|
Diferensial Ayunan Keluaran Data |
Vkeluar |
300 |
900 |
Mv |
4 |
|||
|
KEHILANGAN |
Tinggi |
2.0 |
Vcc |
V |
||||
|
Rendah |
0.8 |
V |
||||||
Catatan:
1. Kekuatan optik diluncurkan ke SMF.
2. Masukan PECL, digabungkan secara internal dengan AC dan diakhiri.
3. Diukur dengan pola pengujian PRBS 231-1 @25.78Gbps, BER Kurang dari atau sama dengan 5E-5.
4. Dipasangkan AC secara internal.
Informasi Pemesanan
|
Nomor Bagian |
Keterangan |
|
SFP28-25GD10-C21 |
Modul transceiver 25,78Gbps 25G DWDM C21 10KM, 10km Jangkauan SMF |
Pertanyaan Umum
1. Kecepatan apa yang didukung SFP28?
A: Transceiver optik SFP 28 memiliki kecepatan transmisi 25 Gbps, menggunakan konektor LC.
2. Seberapa cepat 25GbE?
J: 25GbE menyediakan jalur yang lebih sederhana menuju kecepatan Ethernet 50 Gbps, 100 Gbps, dan seterusnya. Seiring dengan semakin matangnya teknologi 25G, pengguna dapat mencapai pengoperasian yang lancar antara komponen-komponen utama dalam jaringan pusat data.
