Layanan Modul Transceiver Optik D-net
● Bantuan Kompatibilitas:D-NET menawarkan layanan kompatibilitas untuk memastikan modul optik kompatibel dengan peralatan dari produsen terkemuka.
● Layanan yang Dipersonalisasi:D-NET menyediakan opsi penyesuaian OEM untuk produknya. Berdasarkan permintaan, pelanggan dapat memiliki label logo berwarna yang disesuaikan dengan kebutuhannya.
● Periode Pengiriman Standar:3 hari
● Solusi Pengiriman Luas:D-NET bekerja sama dengan perusahaan kurir bereputasi tinggi seperti SF, FedEx, DHL, UPS, dan lainnya untuk memastikan layanan pengiriman yang andal.
Fitur
● Mendukung kecepatan bit hingga 1,25Gbps
● Dilengkapi jejak SFP hot-pluggable
● Dilengkapi dengan laser CWDM DFB dan detektor foto PIN, yang mampu melakukan transmisi hingga 80 km pada SMF
● Sesuai dengan spesifikasi SFP MSA dan SFF-8472, dilengkapi wadah LC dupleks
● Sesuai RoHS
● Didukung oleh satu catu daya +3.3V
● Menggabungkan Pemantauan Diagnostik Digital Real-Time
● Kisaran suhu wadah pengoperasian:
-Standar: derajat 0 hingga +70
- Industri: derajat -40 hingga +85
Aplikasi
● Sistem optik 1,25Gbps
● Gigabit Ethernet
● Saluran Fibre 1,063Gbps
● Tautan Optik lainnya
Detail Produk
Transceiver sepenuhnya mematuhi Perjanjian Multi-Sumber SFP dan fungsi diagnostik digital yang ditentukan dalam SFF-8472. Mereka terdiri dari tiga komponen utama: pemancar laser DFB CWDM, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedansi (TIA), dan unit kontrol MCU. Semua modul mematuhi standar keamanan laser Kelas I.
Tag populer: SFP 1G 1000base CWDM 1270nm 80km, Cina SFP 1G 1000base CWDM 1270nm 80km produsen, pemasok, pabrik, SFP-1G-CWDM-1270-80SFP-1G-CWDM-1270-40
Peringkat Maksimum Mutlak
|
Parameter |
Simbol |
Minimal |
Maks |
Satuan |
|
Tegangan Pasokan |
Vcc |
-0.5 |
4.5 |
V |
|
Suhu Penyimpanan |
Ts |
-40 |
+85 |
derajat |
|
Kelembaban Pengoperasian |
- |
5 |
85 |
% |
Kondisi Pengoperasian yang Direkomendasikan
|
Parameter |
Simbol |
Minimal |
Khas |
Maks |
Satuan |
|
|
Suhu Kotak Pengoperasian |
Standar |
Tc |
0 |
+70 |
derajat |
|
|
Diperpanjang |
-20 |
+80 |
derajat |
|||
|
Industri |
-40 |
+85 |
derajat |
|||
|
Tegangan Catu Daya |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Arus Catu Daya |
Icc |
300 |
mA |
|||
|
Kecepatan Data |
0.1 |
1.25 |
Gbps |
|||
Karakteristik Optik dan Listrik
|
Parameter |
Simbol |
Minimal |
Khas |
Maks |
Satuan |
Catatan |
||
|
Pemancar |
||||||||
|
Panjang Gelombang Pusat |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Lebar Spektral (-20dB) |
Δλ |
1 |
nm |
|||||
|
Rasio Penekanan Mode Samping |
SMSR |
30 |
- |
dB |
||||
|
Daya Keluaran Rata-rata |
Pkeluar |
0 |
+4.0 |
dBm |
1 |
|||
|
Rasio Kepunahan |
UGD |
9.0 |
dB |
|||||
|
Diferensial Ayunan Masukan Data |
VDI DALAM |
180 |
1200 |
mV |
2 |
|||
|
Impedansi Diferensial Masukan |
ZDI DALAM |
90 |
100 |
110 |
Ω |
|||
|
TX Nonaktifkan |
Cacat |
2.0 |
Vcc |
V |
||||
|
Memungkinkan |
0 |
0.8 |
V |
|||||
|
Kesalahan TX |
Kesalahan |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Penerima |
||||||||
|
Panjang Gelombang Pusat |
λc |
1270 |
1610 |
nm |
||||
|
Sensitivitas Penerima |
-26 |
dBm |
3 |
|||||
|
Kelebihan Penerima |
-1 |
dBm |
3 |
|||||
|
LOS De-Menegaskan |
KEHILANGAND |
-27 |
dBm |
|||||
|
LOS Menegaskan |
KEHILANGANA |
-38 |
dBm |
|||||
|
LOS Histeresis |
0.5 |
4 |
dB |
|||||
|
Diferensial Ayunan Keluaran Data |
Vkeluar |
600 |
800 |
1000 |
mV |
4 |
||
|
KEHILANGAN |
Tinggi |
2.0 |
Vcc |
V |
||||
|
Rendah |
0.8 |
V |
||||||
Catatan
1. Kekuatan optik diluncurkan ke SMF.
2. Masukan PECL, digabungkan secara internal dengan AC dan diakhiri.
3. Diukur dengan pola pengujian PRBS 27-1 @1250Mbps, BER Kurang dari atau sama dengan 1×10-12.
4. Dipasangkan AC secara internal.
Informasi Pemesanan
|
Nomor Bagian |
Keterangan |
|
SFP-1GC80-27 |

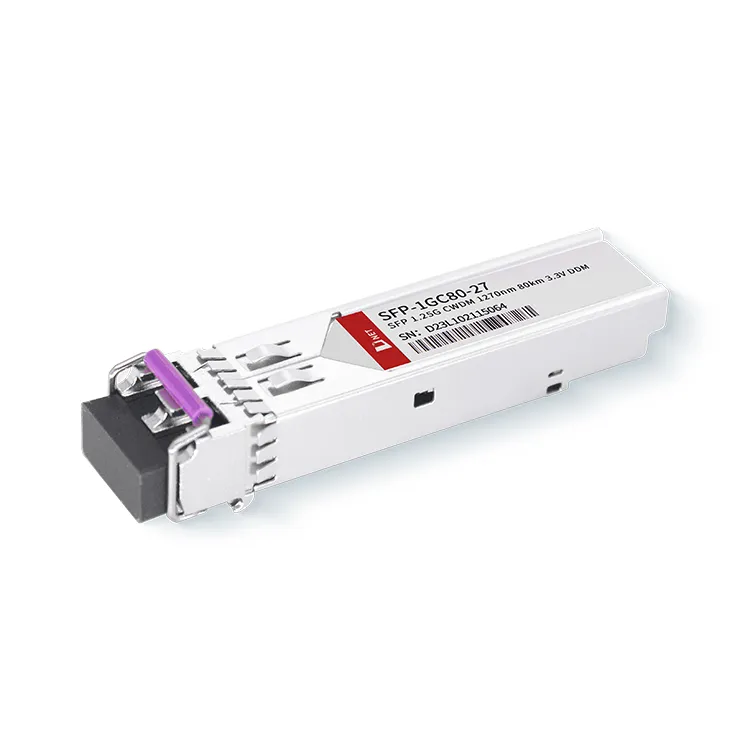

Transceiver SFP CWDM 1,25Gbps, Mode Tunggal, Jangkauan 80km |
Pertanyaan Umum
1. Apa yang dimaksud dengan SFP 1G?
J: 1G SFP mewakili 1 Gigabit Small Form-factor Pluggable, yang mendukung kecepatan transmisi data 1 Gigabit per detik.
2. Bagaimana cara memilih transceiver SFP?
1.Kompatibilitas: Konfirmasikan bahwa modul SFP cocok untuk digunakan dengan perangkat keras jaringan Anda.
2.Data Rate: Pastikan kecepatan data yang diperlukan berdasarkan permintaan jaringan spesifik Anda.
3.Jenis Serat: Renungkan apakah Anda akan menggunakan kabel serat optik mode tunggal atau multi-mode.
4. Jarak: Tetapkan rentang antara titik transmisi dan penerimaan dalam jaringan Anda.
5.Jenis Konektor: Verifikasi jenis konektor yang diperlukan untuk perangkat jaringan Anda.
