Deskripsi produk

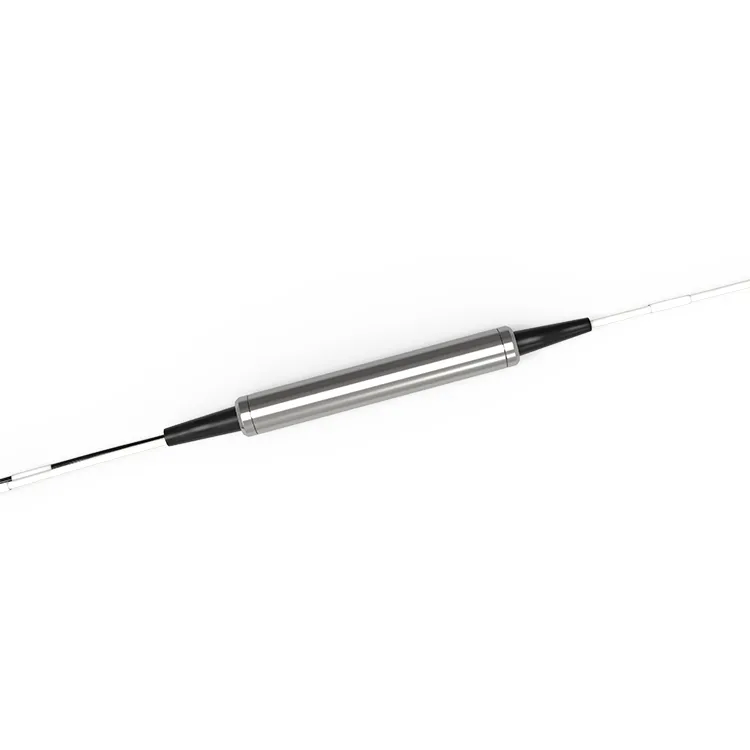

Filter CWDM 3 Port Komponen Pasif CWDM ITU mengadopsi kemasan kompak, ukuran kecil, dan cocok untuk pemasangan dan integrasi di ruang terbatas. Ia memiliki karakteristik kehilangan penyisipan yang rendah, isolasi saluran yang tinggi, kehilangan terkait polarisasi yang rendah, dan selektivitas panjang gelombang yang baik. Standar ITU CWDM mendefinisikan serangkaian saluran panjang gelombang tetap, biasanya dalam kisaran 1270-1610nm, yang dapat memilih panjang gelombang tertentu untuk multiplexing dan demultiplexing optik. Ini dapat memberikan transmisi dan manajemen sinyal optik yang efektif dalam transmisi optik dan aplikasi jaringan optik.
Tag populer: 3 port cwdm filter cwdm itu komponen pasif, Cina 3 port cwdm filter cwdm itu produsen komponen pasif, pemasok, pabrik, Photodiodes Longsor, Lensa zoom, pin fotodiodes, Fototransistor, Lensa sudut lebar, Lensa fokus tetap
Spesifikasi Produk
|
Panjang gelombang |
1270nm~1610nm (ITU) |
Jarak saluran |
Jaringan ITU 20 nm |
|
Pita sandi |
Lebih besar atau sama dengan +/-7.5dB |
Teknologi |
TFF (Filter Film Tipis) |
|
Riak pita sandi |
Kurang dari atau sama dengan 0.30dB |
IL @ Pita Sandi |
Kurang dari atau sama dengan 0.60dB |
|
Riak pita refleksi |
Kurang dari atau sama dengan 0.20dB |
IL @ Refleksi |
Kurang dari atau sama dengan 0.40dB |
|
Isolasi transmisi (saluran adj) |
Lebih besar dari atau sama dengan 30dB |
Isolasi transmisi (saluran non-adj) |
Lebih besar dari atau sama dengan 50dB |
|
Isolasi refleksi |
Lebih besar dari atau sama dengan 15dB |
Kerugian yang bergantung pada polarisasi |
Kurang dari atau sama dengan 0.1dB |
|
Dispersi mode polarisasi |
Kurang dari atau sama dengan 0.2ps |
Stabilitas Termal |
Kurang dari atau sama dengan 0.005N |
|
Direktivitas |
Lebih besar dari atau sama dengan 50dB |
Kembalikan kerugian |
Lebih besar dari atau sama dengan 45dB |
|
Penanganan daya optik |
Kurang dari atau sama dengan 500mW |
Suhu |
Beroperasi -40 hingga 85 derajat Penyimpanan -40 hingga 85 derajat |
|
Jenis serat |
SMF-28e |
Dimensi paket |
5.5 x 34 |
Catatan.
1) Semua spesifikasi didasarkan pada perangkat tanpa konektor, dan dijamin pada panjang gelombang, polarisasi, dan suhu.
2) Nilai PMD dan dispersi kromatik dijamin berdasarkan desain.
3) Spesifikasi dapat berubah tanpa pemberitahuan.
Informasi Pemesanan
|
RD-C |
- Kemasan |
-Jenis Konektor |
U/A |
-Rencana Saluran |
-Jenis Serat |
-Panjang Serat |
|
|
S: Baja |
0: Tidak ada konektor |
kamu: UPC |
27: 1270 |
25: Serat 250um |
005: 0.5+/-0.1m |
|
|
G:Kaca |
1: LC |
J: APC |
29: 1290 |
90: Serat 900um |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
yang lain |
||
|
|
3: FC |
yang lain |
|
|
||
|
|
4: Lainnya |
|
|
|
|
Contoh:RD-CS1U-27-2505: 3Port CWDM 1270 LC/UPC 250um 0,5M Baja Serat.
