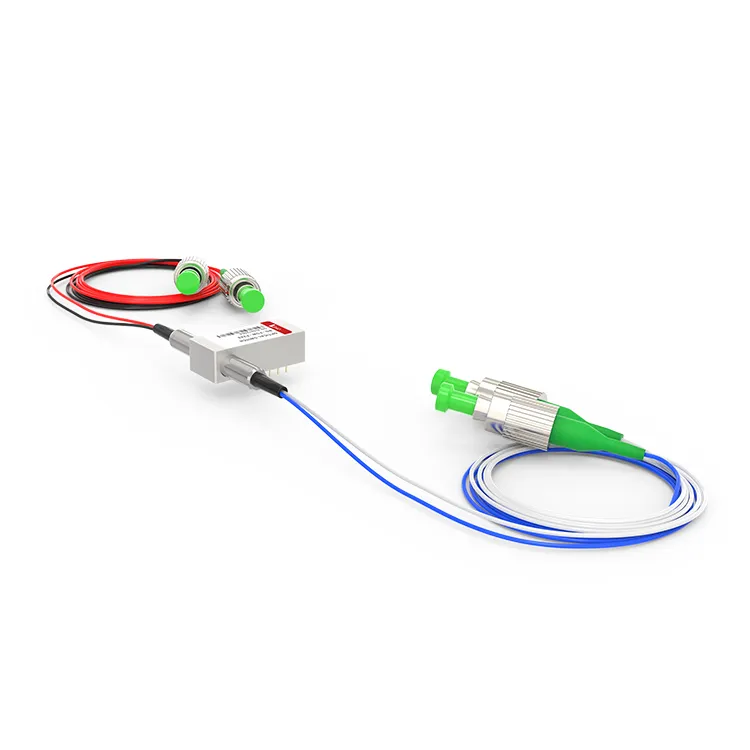

Sakelar Optik Mekanis F2X2 OPTO

Sakelar Optik Mekanis F2X2 OPTO
Saklar Optik Mekanik F2X2 adalah perangkat Saklar Optik Mekanik lengkap dengan dua port input dan dua port output. Ini mengadopsi struktur mekanis untuk mewujudkan peralihan perutean sinyal optik, dan mengalihkan sinyal optik dari satu port masukan ke port keluaran lainnya melalui operasi mekanis.

Kirim permintaan

Deskripsi

Parameter teknis

Detail Produk

Sakelar opto-mekanis F2X2 beroperasi dengan mengarahkan atau memblokir sinyal optik masukan untuk menghubungkan saluran optik ke serat optik keluaran. Versi kait mempertahankan jalur optik yang dipilih bahkan setelah sinyal drive dihilangkan, sedangkan versi non-kunci secara default berada pada posisi hidup atau mati ketika daya terputus. Sakelar Optik Mekanis F2X2 menawarkan insertion loss kurang dari 1.0dB dan waktu respons yang cepat, memungkinkan peralihan sinyal optik pada tingkat nanodetik, sehingga memenuhi tuntutan transmisi berkecepatan tinggi.

Tag populer: saklar optik mekanis opto f2x2, produsen, pemasok, pabrik saklar optik mekanis opto f2x2 Cina, Fototransistor, Transceiver 40g, Kabel untuk transfer data serial, kabel pelarian kartu suara, Kabel Breakout DAC untuk perangkat audio Wi-Fi, Kabel Breakout SSD

Spesifikasi Produk

Panjang Gelombang Operasi	1240% 7e1680nm (SM)	Kerugian Penyisipan	Kurang dari atau sama dengan 1.0dB
Kerugian Tergantung Panjang Gelombang	Kurang dari atau sama dengan 0.25dB	Kerugian Tergantung Polarisasi	Kurang dari atau sama dengan 0.05dB
Kerugian Tergantung Suhu	Kurang dari atau sama dengan 0.20dB	Kembali Kerugian	SM Lebih besar dari atau sama dengan 55dB
Bicara Silang	SM Lebih besar dari atau sama dengan 70dB	Beralih Waktu	Kurang dari atau sama dengan 8ms
Pengulangan	Kurang dari atau sama dengan ±0.02dB	Daya tahan	Lebih besar dari atau sama dengan 10⁷kali
Tegangan Operasi	3 atau 5V	Tipe Sakelar	Tidak Menempel/Menempel
Suhu Operasional	－20~＋70 derajat	Suhu Penyimpanan	－40~＋85 derajat
Kekuatan Optik	Kurang dari atau sama dengan 500mW	Dimensi	27.0P×12,5W×8,4T mm

Konfigurasi Pin

Jenis	Rute Optik	Penggerak Listrik				Sensor Negara
F2×2	Rute Optik	Sematkan 1	Sematkan 5	Sematkan 6	Sematkan 10	Sematkan 2-3	Sematkan 3-4	Sematkan 7-8	Sematkan 8-9
Menempel	P1-P4,P2-P3	--	--	GND	V＋	Menutup	Membuka	Membuka	Menutup
Menempel	P1-P3,P2-P4	V＋	GND	--	--	Membuka	Menutup	Menutup	Membuka
Tidak menempel	P1-P4,P2-P3	--	--	--	--	Menutup	Membuka	Membuka	Menutup
Tidak menempel	P1-P3,P2-P4	V＋	--	--	GND	Membuka	Menutup	Menutup	Membuka

Dimensi Mekanis (Satuan: mm)

Rute Optik

Informasi Pemesanan

RD-FSW

-F2X2-

-Panjang gelombang-

-Tipe Saklar-

-Voltase-

-Tipe Serat-

-Kemasan-

-Panjang serat-

-Konektor-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Spesial＝0

Menempel＝1

Tidak menempel＝2

MINI Menempel＝3

MINI Tidak menempel＝4

Spesial＝0

3V=3

5V=5

Spesial＝0

SM28=1

50/125=5

62.5/125=6

Spesial＝0

Serat telanjang=1

tabung 900um=3

Spesial＝0

0.25m=1

0.5m=2

1.0m=3

Spesial＝0

Tidak ada=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC Dupleks=8

Spesial＝0

Pertanyaan Umum

T: Apakah sakelar optik mekanis F2X2 mendukung kendali jarak jauh?

J: Ya, banyak sakelar opto-mekanis F2x2 menawarkan kemampuan kendali jarak jauh, memungkinkan pengoperasian peralihan jarak jauh dan pemantauan status melalui antarmuka kontrol atau komunikasi.

T: Seberapa cepat saklar mekanis opto F2x2?

J: Sakelar Optik Mekanis F2X2 memiliki waktu respons yang cepat dan mampu berpindah jalur optik dalam nanodetik.
